Katup Kupu Konsentris

LYV® Concentric Butterfly valve diprodhuksi kanthi standar paling dhuwur, didhukung dening komitmen kanggo kualitas lan keunggulan. Kita nggunakake proses manufaktur majeng lan kontrol kualitas sing ketat kanggo mesthekake saben katup ketemu utawa ngluwihi benchmark industri. Katup kita duwe kualitas luar biasa, ngluwihi produk sing padha ing industri babagan daya tahan, kinerja, lan linuwih.

Kirim Pitakonan

Pambuka produk

LYV® minangka pemasok katup kupu-kupu konsentris profesional ing China. Kanthi 30 taun pengalaman manufaktur profesional, gumantung ing proses CNC majeng lan kontrol kualitas sing ketat, iku mesthekake yen klep ketemu standar dhuwur industri ing syarat-syarat kekiatan, sealing linuwih lan efficiency pangiriman. Katup kupu-kupu kita digawe kanthi tliti lan kita netepi standar produksi sing ketat. Tim sales kita setya nyedhiyakake layanan pribadi. Kita bakal ngatur solusi katup kupu-kupu konsentris kanggo nyukupi syarat khusus lan aplikasi sing dikarepake.

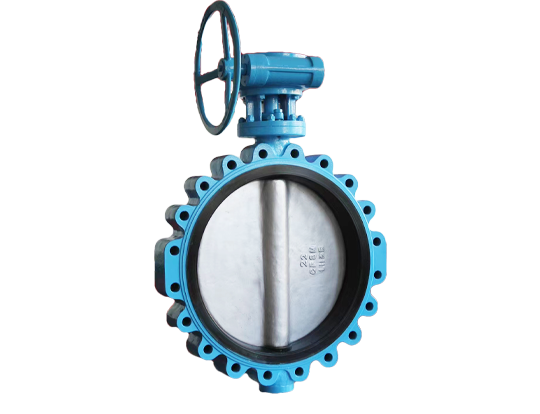

Katup kupu-kupu konsentris ujung flanged iki nganggo struktur simetris tengah klasik. Kanthi desain konsentris batang tutup lan piring kupu-kupu, bisa mbukak lan nutup kanthi cepet lan uga mateni stabil. Kursi tutup digawe saka bahan elastis kanthi kinerja dhuwur, sing mbentuk segel ekstrusi sing ketat nalika piring kupu ditutup, njamin kinerja bocor nol ing suhu lan tekanan normal. Struktur kasebut prasaja lan resistensi aliran sithik banget, saengga cocog kanggo perawatan banyu, HVAC lan sistem pipa industri umum.

Spesifikasi

Ukuran Range:

NPS 2"-48"; DN50-DN1200

Tekanan Nominal:

150LB-600LB; PN6-PN64

Range Suhu:

-69 ℃ ~ 825 ℃ (gumantung saka desain lan materi)

Sambungan pungkasan:

Flange; Butt-weld; wafer; Lug-wafer

Bahan awak:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan Disk:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan segel:

VITON/NBR/EPDM

Bahan Kursi:

integral; 304/316/STL overlayweld.

Bahan Stem:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Desain & Produksi Standar:

API 609

Standar tatap muka:

EN558-1

Standar Sambungan Akhir:

ASME B16.4

Standar Tes & Inspeksi:

API 598

Fitur

■ Ukuran Kompak lan entheng

■ Gampang Maintenance

■ Efektif biaya

■ Kontrol Fleksibel

Apa katup kupu-kupu Konsentris:

Katup kupu yaiku jinis katup seprapat giliran sing ngontrol aliran banyu kanthi ngowahi tuas utawa rotor ing ndhuwur tutup. Jinis sing paling umum digunakake yaiku katup kupu-kupu konsentris, uga dikenal minangka katup kupu-kupu bias nol, ing ngendi batang lan cakram ana ing tengah awak katup. Iki nggunakake disk puteran kanggo ngontrol aliran media, nyebabake resistensi kurang amarga tipis disk.

Cara kerjane (segel):

Katup kupu konsentris beroperasi kanthi nyetel sudut bukaan disk tutup kanggo ngontrol aliran medium. Nalika disk podo karo kanggo path aliran, medium bisa liwat unobstructed, lan tutup mbukak kanthi. Nalika disk jejeg path aliran, iku rampung pamblokiran aliran, lan tutup ditutup kanthi lengkap. Kanthi muter katup stem, sampeyan bisa beda-beda amba disk kang, mangkono ngatur tingkat aliran. Ing posisi sing ditutup, pinggiran disk ditekan kanthi kenceng marang cincin penyegel ing tembok njero awak tutup. Defleksi elastis ring sealing nggawe segel, nyegah bocor saka medium.

Kenapa milih katup LYV®️:

We gawé tutup kupu concentric jinis flange kanggo liwat 30 taun. Workshop kalebu 13000 meter persegi lan duwe luwih saka 50 mesin CNC majeng. Insinyur & tim produksi kita bakal nggawe manawa pesenan sampeyan dikirim kanthi kualitas lan wektu paling cepet. Kita uga peduli babagan pengiriman katup. Katup Kupu Konsentris bakal dibungkus nganggo kantong gelembung utawa kertas kanggo mesthekake yen cat ora bakal rusak. Kita uga tetep tutup nganggo kayu lapis sawise sijine tutup menyang kothak. Kasus plywood bakal dicet nganggo tandha sing perlu kanggo mesthekake yen tutup ora bakal rusak nalika dikirim.

Apa bedane katup kupu-kupu konsentris lan eksentrik:

Dimensi Perbandingan	Katup kupu-kupu konsentris (katup kupu-kupu tengah)	Katup Kupu Eksentrik (Eksentrik Tunggal/Dobel/Tiga)
Struktur Inti	Pusat batang, disk, lan awak katup didadekake siji.	Pusat batang diimbangi saka tengah disk lan / utawa awak katup.
Prinsip Sealing	Kompresi / Scraping Seal: Gumantung ing disk deforming jog; gesekan pancet sak operasi.	Seal Off-Seat/No-Friction Seal: Cakram cepet dicopot saka kursi nalika mbukak lan mung compresses nalika nutup; gesekan minimal.
Nyandhang & Service Life	Gesekan sing abot nyebabake nyandhang luwih cepet lan umur sing luwih cendhek.	Gesekan sing suda sacara signifikan nyebabake kurang nyandhang lan umur sing luwih dawa.
Aplikasi sing cocog	Tekanan rendah, suhu sekitar, syarat sealing umum (contone, perawatan banyu).	Jarak sing luwih jembar. Ganda Eksentrik: Suhu & tekanan medium. Triple Eccentric: Suhu dhuwur, tekanan dhuwur, sealing kritis (contone, pipa utama ing lenga & gas, industri kimia).
Bahan Sealing	Utamane segel alus (karet, PTFE), diwatesi kanthi suhu.	Pilihan sing luwih akeh. Double / Triple eksentrik bisa nggunakake asu laut hard logam, tahan kanggo suhu dhuwur.
Torsi Operasi	Torsi break-away sing luwih dhuwur; operasi relatif luwih nuntut.	torsi operasi ngisor; operasi luwih gampang lan entheng.
