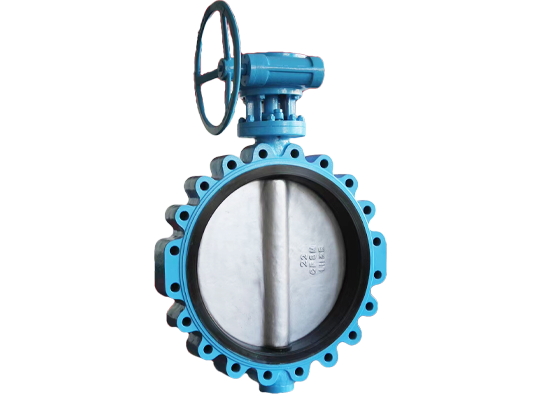

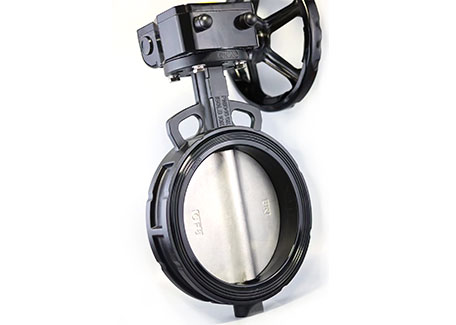

Katup Kupu Tipe Wafer Konsentris

LYV® minangka produsen Katup Kupu Tipe Wafer Konsentris kualitas China. Iki minangka Universal Concentric Butterfly Valve sing tundhuk karo standar desain mainstream internasional. Katup Kupu-Kupu Tipe Wafer Konsentris Industri nganggo batang katup klasik lan struktur koaksial piring kupu-kupu, digabungake karo kursi katup karet kanthi kinerja dhuwur, entuk panyegelan bidirectional sing dipercaya. Katup Kupu-Kupu Flanged Concentric iki, kanthi struktur sing kompak, mbukak lan nutup kanthi cepet, pangopènan sing gampang, lan efektifitas biaya sing dhuwur, wis dadi pilihan sing cocog kanggo kontrol aliran lan mati ing perawatan banyu, HVAC, lan sistem pipa industri umum.

Kirim Pitakonan

Pambuka produk

Desain LYV® Concentric Wafer Type Butterfly Valve fokus kanggo nyedhiyakake solusi sing dipercaya lan ekonomis kanggo kontrol pipa. Inti kasebut ana ing struktur "konsentris" sing wis bukti lan kuat sing wis diverifikasi dening pasar. Liwat kerjasama sing erat ing antarane piring kupu-kupu lan kursi katup karet sing nduweni kinerja dhuwur, Katup Kupu-kupu Tipe Wafer Konsentris Kinerja Tinggi iki entuk potongan rong arah sing efektif. Ing wektu sing padha, katup beroperasi kanthi cepet, gampang dioperasi, lan gampang lan dipercaya ing operasi.

Minangka Katup Kupu Tipe Wafer Konsentris Efisien, kekandelan piring kupu wis dirancang kanthi optimal. Nalika mbukak kanthi lengkap, nduweni resistensi minimal kanggo cairan, kanthi efektif nyuda mundhut tekanan sistem lan ningkatake efisiensi transportasi. Kajaba iku, kita nawakake macem-macem Katup Kupu Konsentris Kursi Karet sing digawe saka bahan lan kursi katup karet kaya EPDM lan NBR, sing bisa dikonfigurasi miturut karakteristik medium sing beda-beda, saéngga ngasilake Katup Kupu-Kupu Konsentris Flange Tahan Korosi sing cocog kanggo lingkungan korosif sing entheng, saéngga nambah ruang lingkup aplikasi produk.

Minangka Katup Kupu-Kupu Konsentris Universal, njamin kinerja uga biaya pengadaan lan panggunaan sing kompetitif.

Spesifikasi

Ukuran Range:

NPS 2"-48"; DN50-DN1200

Tekanan Nominal:

150LB-600LB; PN6-PN64

Range Suhu:

-69 ℃ ~ 825 ℃ (gumantung saka desain lan materi)

Sambungan pungkasan:

Flange; Butt-weld; wafer; Lug-wafer

Bahan awak:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan Disk:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Bahan segel:

VITON/NBR/EPDM

Bahan Kursi:

integral; 304/316/STL overlayweld.

Bahan Stem:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Desain & Produksi Standar:

API 609

Standar tatap muka:

EN558-1

Standar Sambungan Akhir:

ASME B16.4

Standar Tes & Inspeksi:

API 598

Fitur

■ Desain Flange Konsentris - Struktur klasik, kinerja penyegelan bidirectional sing dipercaya. Awak Concentric Wafer Type Butterfly Valve dilengkapi flange, njamin instalasi stabil lan nggampangake sambungan pipa.

■ Katup bisa dibukak utawa ditutup kanthi lengkap kanthi muter 90°. Torsi operasi cilik, lan bisa dilengkapi macem-macem cara nyopir kayata manual, pneumatik utawa listrik.

■ Kursi klep digawe saka karet kualitas dhuwur (kayata EPDM, NBR), nyedhiyakake kinerja sealing apik lan gampang diganti sawise nyandhang.

■ Resistensi aliran kurang lan mundhut tekanan sithik nalika mbukak kanthi lengkap, mbantu ngirit konsumsi energi operasi sistem.

Apa skenario aplikasi khas saka Concentric Wafer Type Butterfly Valve?

Katup Kupu Tipe Wafer Konsentris iki, amarga fleksibilitas lan linuwih, akeh digunakake ing lapangan ing ngisor iki:

1. Kotamadya lan bangunan sumber banyu lan got: Digunakake ing tanduran perawatan banyu, stasiun pumping, sumber banyu bangunan lan geni sistem pangayoman kanggo Ngontrol bukaan pipa lan ngatur aliran.

2. HVAC: Banyu adhem, banyu panas lan sistem sirkulasi banyu adhem ing bangunan.

3. Layanan industri umum: Banyu pendinginan, udhara tekanan rendah lan pipa proses sing ora korosif ing industri kayata tenaga, panganan, lan industri ringan.

4. Pengolahan banyu limbah: Cocog kanggo ngirim pipa kanggo banyu medium lan limbah, lsp.

Standar Manufaktur

Kabeh desain lan proses manufaktur saka Concentric Wafer Type Butterfly Valve strictly nderek standar umum internasional, njupuk interchangeability, safety lan linuwih produk. Standar utama sing tundhuk kalebu:

●Standar desain produk: API 609 (kanggo katup kupu), ASME B16.34 (kanggo omah tutup).

●Standar sambungan flange: ASME B16.5, EN 1092, etc., njamin sambungan lancar karo pipelines domestik lan manca.

●Standar dimensi struktural: ASME B16.10, njamin standarisasi dimensi instalasi.

●Standar materi: Bahan komponen utama tundhuk karo spesifikasi materi sing relevan kayata ASTM.

●Tes tekanan: Sadurunge ninggalake pabrik, tes kekuatan cangkang lan tes kinerja sealing ditindakake kanthi ketat miturut standar sing cocog.
