Pambuka produk

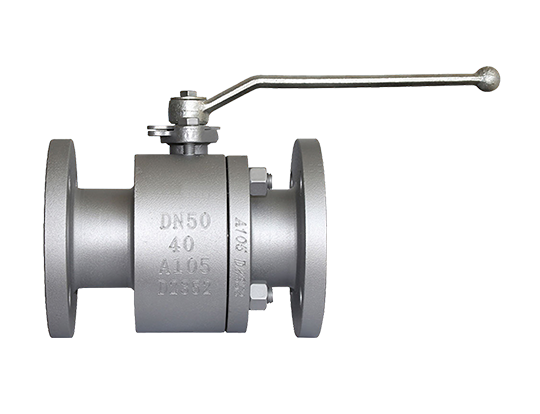

Katup bal ngambang LYV® dirancang kanthi tliti kanggo njamin kualitas lan kinerja sing unggul. Proses manufaktur sing ketat lan langkah-langkah kontrol kualitas ngasilake produk sing ngluwihi penawaran sing padha ing industri. Katup bal ngambang iki ketemu sawetara standar internasional kayata API-6A, API-6D, ASME-B16.34, lan ISO-17292. Kajaba iku, dheweke wis entuk sertifikasi geni API-6FA, saengga cocog kanggo aplikasi sing mbutuhake safety geni. Katup bal ngambang LYV® dilengkapi solusi penyegelan bermutu tinggi, supaya bisa digunakake kanthi andal ing lingkungan tekanan dhuwur lan suhu dhuwur. Kita nawakake macem-macem pilihan sealing kanggo nyukupi syarat operasional sing beda. Hubungi tim dodolan khusus kanggo ngrembug kabutuhan khusus sampeyan, lan kita bakal nggawe solusi katup bola ngambang sing cocog karo syarat unik sampeyan.
Spesifikasi
Ukuran Range:
NPS 1/2"-10"; DN15-DN250
|
Tekanan Nominal:
150LB-1500LB; PN20-PN260
|
Range Suhu:
-46 ℃ ~ 121 ℃ (gumantung saka desain lan
materi)
|
Sambungan pungkasan:
Flange;.
|
Bahan awak:
ASTM A216 WCB/WCC; ASTM A352
LCB/LCC;
ASTM A351 CF8M ASTM A105; ASTM A182 F316
|
Bahan Kursi:
PTFE / RPTFE / FPM / PEEK; 304/316+STL/INCONEL
|
Bahan bal:
ASTM A182 F304/F316
|
Bahan Stem:
ASTM A182 F304/F316
|
Desain & Pabrik
Standar:
API 6D
|
Standar tatap muka:
ASME B16.10/ EN558-1
|
Standar Sambungan Akhir:
ASME B16.5/ ASME B16.25
|
Test & Inspeksi
Standar:
API 598
|
Fitur
■ Kursi alus utawa logam kasedhiya
■ Dilengkapi piranti ngunci kanggo nyegah operasi katup sing ora disengaja.
■ RF, RTJ, Pasuryan sambungan
■ Struktur prasaja, ukuran kompak, lan desain entheng.
■ Desain batang anti bledosan kanggo nyegah gagang njeblug amarga mundhake tekanan internal sing ora normal, ngindhari kacilakan.
■ Desain sing aman kanggo geni lan anti-statis.
■ Desain katup bore lengkap ngidini pigging pipa gampang lan nduweni resistensi aliran sing sithik lan kapasitas aliran sing dhuwur.
■ Desain torsi operasi sing sithik
Apa iku Floating valve:
Katup bal sing ngambang yaiku salah sawijining bal sing ora ditahan dening trunnion. Ing operasi normal, iki bakal nimbulaké werni kanggo ngambang mudhun rada. Iki njalari mekanisme lelenggahan kanggo compress ing werni mencet marang. Salajengipun, ing sawetara jinis, ing acara saka sawetara pasukan nyebabake mekanisme jog kanggo dissipate (kayata panas nemen saka geni njaba tutup), werni bakal ngambang kabeh cara kanggo awak logam kang dirancang kanggo segel marang werni nyediakake a desain sing rada gagal.
Cara kerjane (segel):
Katup bal ngambang minangka jinis katup bal sing umum. Prinsip kerjane yaiku bal kasebut ora langsung ngubungi awak tutup, nanging nutupi kursi tutup. Nalika tutup mbukak, werni bisa ngambang kanthi bebas ing pengaruh aliran media, ngurangi gesekan antarane werni lan kursi tutup. Wiwit werni bisa ngambang kanthi bebas, kursi tutup kudu duwe reresik tartamtu, lan desain struktur iki menehi katup bal ngambang kinerja sealing sing apik.
Kenapa milih katup LYV®️:
Kita ngasilake katup bal luwih saka 30 taun. Workshop kalebu 13000 meter persegi lan duwe luwih saka 50 mesin CNC majeng. Insinyur & tim produksi bakal nggawe manawa pesenan sampeyan dikirim kanthi kualitas lan wektu paling cepet. Kita uga peduli babagan pengiriman katup. Katup bakal dibungkus nganggo kantong gelembung utawa kertas kanggo mesthekake yen cat ora bakal rusak. Kita uga tetep tutup nganggo kayu lapis sawise sijine tutup menyang kothak. Kasus plywood bakal dicet nganggo tandha sing perlu kanggo mesthekake yen tutup ora bakal rusak nalika dikirim.
Dimensi eksternal lan sambungan utama
Tanggal
|
Revisi
|
diisi dening
|
Dipriksa dening
|
Nerbitake dening
|
2024-April-03 |
Jeksa Agung bisa ngetokake pisanan |
Frank |
Lee |
Frank |
NPS
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Fd
|
H
|
W
|
Wt. (kg)
|
PN16 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
78
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
84
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
95
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
150
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
170
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
20
|
4-F18 |
195
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
20
|
8-F18 |
215
|
240
|
13.4
|
-
|
100
|
190
|
220
|
180
|
158
|
-
|
20
|
8-F18 |
250
|
280
|
15.7
|
-
|
125
|
325
|
250
|
210
|
188
|
-
|
22
|
8-F18 |
265
|
300
|
32.5
|
-
|
150
|
350
|
285
|
240
|
212
|
-
|
24
|
8-F22 |
270
|
300
|
42.5
|
-
|
200
|
400
|
340
|
295
|
268
|
-
|
26
|
12-F22 |
330
|
350
|
70
|
-
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
12-F26 |
450
|
400
|
157
|
PN25 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
13.4
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
15.7
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
32.5
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
42.5
|
-
|
200
|
400
|
360
|
310
|
278
|
-
|
30
|
12-F26 |
340
|
350
|
70
|
-
|
250
|
450
|
425
|
370
|
335
|
-
|
32
|
12-F30 |
470
|
400
|
157
|
PN40 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
-
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
-
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
-
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
-
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
-
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
-
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
-
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
-
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
-
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
-
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
-
|
-
|
200
|
400
|
375
|
320
|
285
|
-
|
34
|
12-F30 |
340
|
350
|
-
|
-
|
250
|
450
|
450
|
385
|
345
|
-
|
38
|
12-F33 |
470
|
400
|
-
|
150LB |
1/2 |
15
|
108
|
90
|
60.3
|
34.9
|
2
|
8
|
4-F16 |
188
|
120
|
2
|
3/4 |
20
|
117
|
100
|
69.9
|
42.9
|
2
|
8.9
|
4-F16 |
202
|
120
|
3
|
1
|
25
|
127
|
110
|
79.4
|
50.8
|
2
|
9.6
|
4-F16 |
225
|
140
|
3.5
|
1-1/4 |
32
|
140
|
115
|
88.9
|
63.5
|
2
|
11.2
|
4-F16 |
252
|
160
|
5
|
1-1/2 |
40
|
165
|
125
|
98.4
|
73
|
2
|
12.7
|
4-F16 |
277
|
180
|
7
|
2
|
50
|
178
|
150
|
120.7
|
92.1
|
2
|
14.3
|
4-F19 |
323
|
200
|
9.5
|
2-1/2 |
65
|
190
|
180
|
139.7
|
104.8
|
2
|
15.9
|
4-F19 |
347
|
240
|
16
|
3
|
80
|
203
|
190
|
152.4
|
127
|
2
|
17.5
|
4-F19 |
383
|
240
|
20
|
4
|
100
|
229
|
230
|
190.5
|
157.2
|
2
|
22.3
|
4-F19 |
457
|
280
|
31
|
6
|
150
|
394
|
280
|
241.3
|
215.9
|
2
|
23.9
|
8-F22.5 |
635
|
300
|
78
|
8
|
200
|
457
|
345
|
298.5
|
269.9
|
2
|
27
|
8-F22.5 |
762
|
350
|
155
|
300LB |
1/2 |
15
|
140
|
95
|
66.7
|
35
|
2
|
12.7
|
4-F16 |
155
|
140
|
2.5
|
3/4 |
20
|
152
|
115
|
82.6
|
43
|
2
|
14.3
|
4-F19 |
160
|
140
|
4
|
1
|
25
|
165
|
125
|
88.9
|
50.8
|
2
|
15.9
|
4-F19 |
189
|
160
|
5
|
1-1/4 |
32
|
178
|
135
|
98.4
|
63.5
|
2
|
17.5
|
4-F19 |
216
|
180
|
8
|
1-1/2 |
40
|
190
|
155
|
114.3
|
73
|
2
|
19.1
|
4-F22.5 |
250
|
200
|
10
|
2
|
50
|
216
|
165
|
127
|
92
|
2
|
20.7
|
8-F19 |
330
|
220
|
13
|
2-1/2 |
65
|
241
|
190
|
149.2
|
104.8
|
2
|
23.9
|
8-F22.5 |
368
|
250
|
20
|
3
|
80
|
282
|
210
|
168.3
|
127
|
2
|
27
|
8-F22.5 |
400
|
300
|
26
|
4
|
100
|
305
|
255
|
200
|
157.2
|
2
|
30.2
|
8-F22.5 |
473
|
300
|
43
|
6
|
150
|
403
|
320
|
269.9
|
215.9
|
2
|
350
|
12-F22.5 |
711
|
400
|
98
|
600LB |
1/2 |
15
|
165
|
95
|
66.7
|
34.9
|
7
|
14.3
|
4-F16 |
155
|
160
|
4
|
3/4 |
20
|
190
|
115
|
82.6
|
42.9
|
7
|
15.9
|
4-F19 |
160
|
190
|
5.5
|
1
|
25
|
216
|
125
|
88.9
|
50.8
|
7
|
17.5
|
4-F19 |
186
|
200
|
7
|
1-1/4 |
32
|
229
|
135
|
98.4
|
63.5
|
7
|
20.7
|
4-F19 |
216
|
220
|
10
|
1-1/2 |
40
|
241
|
155
|
114.3
|
73
|
7
|
22.3
|
4-F22.5 |
250
|
240
|
14
|
2
|
50
|
292
|
165
|
127
|
92.1
|
7
|
25.4
|
8-F19 |
375
|
280
|
20
|
2-1/2 |
65
|
330
|
190
|
149.2
|
104.8
|
7
|
28.6
|
8-F22.5 |
425
|
320
|
33
|
3
|
80
|
356
|
210
|
168.3
|
127
|
7
|
31.8
|
8-F22.5 |
475
|
350
|
45
|
4
|
100
|
432
|
275
|
215.9
|
157.2
|
7
|
38.1
|
8-F22.5 |
568
|
400
|
75
|
Malah lembar data wis dibuktikake dening tim insinyur kita. Nanging, kesalahan sing ora dikarepake sajrone input manual ora dikecualekake. Lembar iki ora bisa digunakake minangka dokumen sing bisa dieksekusi. Kanggo dhukungan teknis, kirimake spesifikasi sampeyan kanthi email. Insinyur kita bakal nggambar gambar miturut spesifikasi sampeyan
