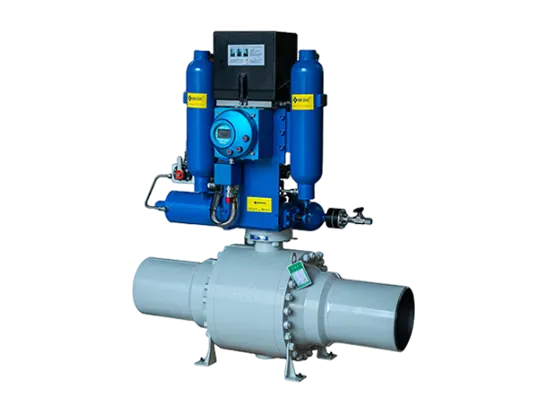

LYV®️ Gas-over-oil katup werni las lengkap liwat aktuator self-actuating. Miturut meksa saka medium saka pipo dhewe kanggo actuate tutup mbukak lan nutup. Produk kasebut langsung nggunakake gas alam ing njero pipa minangka pasokan udara pneumatik. Kabeh desain sistem kanggo tekanan dhuwur. Liwat proses nyaring pasokan udara tanpa dekompresi. Gas langsung menyang tangki gas lan komponen katup kontrol tekanan dhuwur. Ing tumindak sinyal kontrol, gas kontrol tekanan dhuwur lumebu sirkuit gas / Cairan sing cocog. Lan kanthi prinsip transmisi isobaric saka medium Cairan kanggo mujudake transmisi sinkron gas / cair, tumindak ing silinder hidrolik piranti drive tutup lan ngontrol katup.
LYV®️ Gas-over-oil katup werni las lengkap liwat aktuator self-actuating. Miturut meksa saka medium saka pipo dhewe kanggo actuate tutup mbukak lan nutup. Produk kasebut langsung nggunakake gas alam ing njero pipa minangka pasokan udara pneumatik. Kabeh desain sistem kanggo tekanan dhuwur. Liwat proses nyaring pasokan udara tanpa dekompresi. Gas langsung menyang tangki gas lan komponen katup kontrol tekanan dhuwur. Ing tumindak sinyal kontrol, gas sing dikontrol tekanan dhuwur mlebu ing sirkuit gas/cairan sing cocog. Lan kanthi prinsip transmisi isobaric saka medium Cairan kanggo mujudake transmisi sinkron gas / cair, tumindak ing silinder hidrolik piranti drive tutup lan ngontrol katup.
LYV®️ Gas-over-oli katup werni gandheng lengkap bisa ngawasi tekanan pipa kanthi otomatis kanggo nyadari penutupan otomatis. Prinsip kerjane gampang, kontrol aman lan dipercaya. Lan bisa nyukupi kahanan cuaca ruangan sing atos. Produk kasebut bisa nyuda resiko kacilakan lan ngindhari ekspansi bencana ing aplikasi pipa transportasi jarak adoh lan pipa medium kimia mbebayani.
Tipe mekanisme: Scotch Yoke |
Rentang tekanan pasokan udara sing ditrapake: 0.4-16Mpa |
Jangkoan media pasokan udara sing ditrapake: Gas non-asam kayata hawa, nitrogen, utawa gas alam |
Kisaran suhu lingkungan sing ditrapake: -30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (opsional) |
Kelas perlindungan: IP68 |
Kelas tahan bledosan: Exd IIC T4/T6 |
Aksesoris: Limit switch, positioner, konektor listrik |
Antarmuka sinyal: USB/RS232/485 |
sumber daya: Baterei energi dhuwur, solar, sumber daya eksternal. |
Tipe Valve sing ditrapake: Katup bal / katup kupu |
Rentang ukuran Valve sing ditrapake: DN50~DN600 |
Rentang tekanan Katup sing ditrapake: 150LB~1500LB, PN10~PN250 |
Standar Koneksi: ISO 5211 |
|
■ A: Pompa manual multi arah
■ B: Katup shift Isolasi lokal-remote
■ C: Silinder hidrolik las lengkap
■ D: Katup kontrol pneumatik
■ E: Tangki gas/cair
■ F: Posisi
■ G: Struktur mekanik scotch yoke paralel
■ H: Filter isolasi
